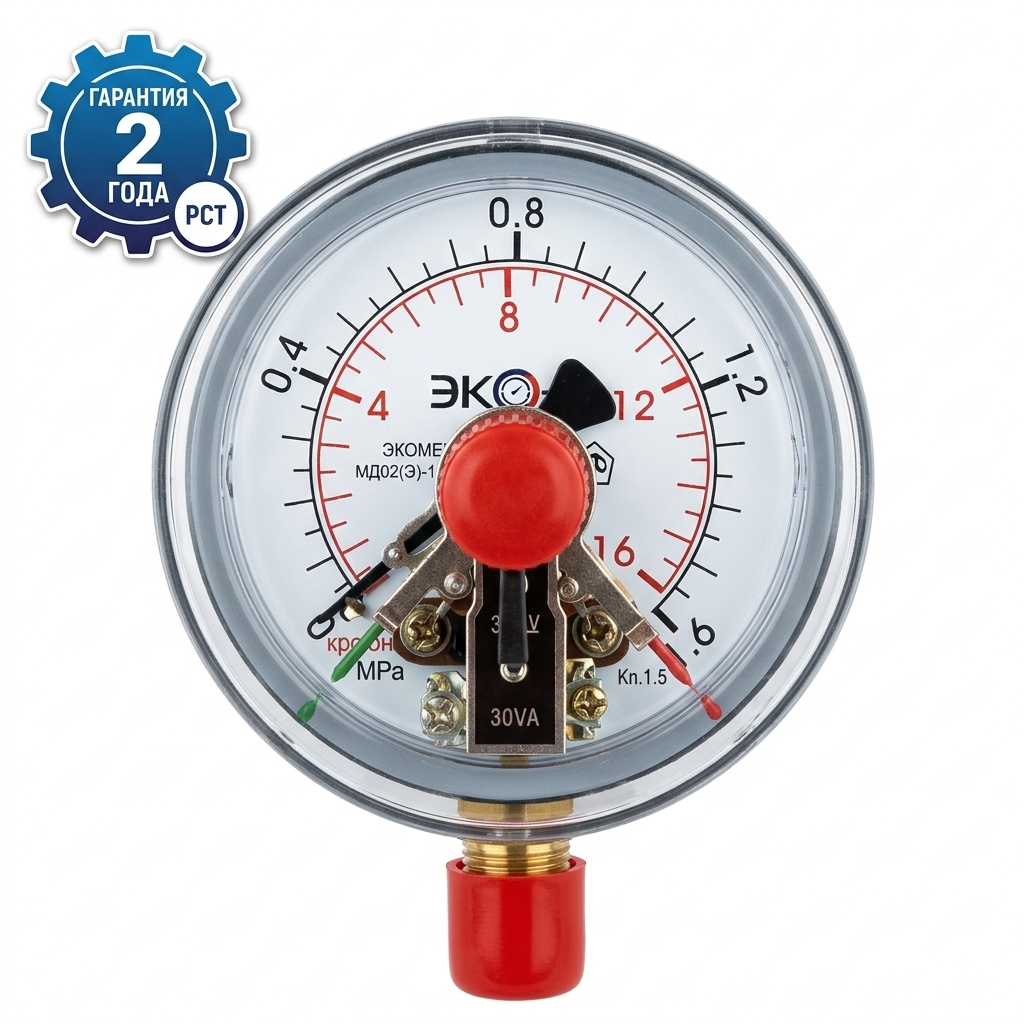

Манометр ЭКОМЕРА МД02(Э)-100мм 0..1,6МПа G1/2

2 500

в т.ч. НДС 20%

Манометр общетехнический с электроконтактами ЭКОМЕРА МД02(Э) предназначен для коммутаций внешних электрических цепей.

Межповерочный интервал 1 год

Уважаемые партнеры! Обращаем Ваше внимание на то, что согласно положения ФЗ-496 от 27.12.2019 года допускается не вносить результаты и знаки поверки в паспорт прибора. Вся информация о поверке прибора заносится в ФГИС “АРШИН”.

27 в наличии

Артикул: МД02Э-100-G-1,6МПа Категории: , Product ID: 2338

Описание

Манометр укомплектован электроконтактами прямого действия с подмагничиванием и подпружиниванием контактных площадок для предотвращения их “дребезга” и подгорная. Контакты покрыты специальным материалом для предотвращения их окисления.

Класс точности манометра с электроконтактами 1,5, погрешность срабатывания контактов 2-5% от диапазона измерения.

Точки срабатывания контактов настраиваются вручную (специальным ключем) на всем диапазоне измерения манометра.

Максимальная нагрузка 30ВА, напряжение до 250В, максимальный то коммуникаций 1А (длительной нагрузки до 0,6А) Исполнение контактов V по ГОСТ 2405-88(первый на размыкание, второй на замыкание)

Прибор произведен по ТУ-4212-001-42847680-2016

Зарегистрирован в Государственном реестре средств измерений под № 73683-18

Допустимые температуры:

     Окружающей среды     -60…+60°С
     Измеряемой среды     maх +150°С



Рекомендуемые диапазоны:

Диапазон измерений избыточного давления должен быть от 25% до 75: диапазона показаний.

 Верхний предел измерений, МПа (бар)  Кратковременная перегрузка к верхнему пределу измерений избыточного давления, %
 До 1,6 (16)
включительно
25%



 Присоединение  Медный сплав, штуцер снизу (радиальное исполнение)
 Измерительный элемент  Трубчатая пружина, медный сплав
 Передаточный механизм  Трибко-секторный, медный сплав
 Корпус  Сталь 10, черного цвета, пылевлагозащищенность IP 40
 Циферблат  Алюминиевый, белого цвета, с ограничительным шрифтом, шкала черного цвета
 Стрелка  Алюминиевая, черного, зеленого и красного цвета
 Стекло  Органическое
 Кольцо  Сталь 10, цвет черный
 Межповерочный интервал  1 год
 Гарантия 18 месяцев с даты ввода в эксплуатацию, а при ее отсутствии – 2 года с даты первичной поверки
 Средний срок службы  10 лет
 Максимальное напряжение, В   -220, -380
 Максимальный ток, А  1
 Максимальная разрывная мощность контактов  30ВТ, 50ВА

Подключение через клеммную коробку, сзади на корпусе.
Тип контактов – с магнитным поджатием, серебряное покрытие.
Минимальные электрические характеристики определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем.



Комплектация:

Манометр ЭКОМЕРА МД02 – 1 шт.

Паспорт – 1 экз.

Упаковка – 1 шт.

Характеристики

Вес
0.4 кг
Габариты
12.5 × 17 × 13 см
Артикул

МД02Э-100-G-1,6МПа

Диаметр, мм

100

Давление, МПа

0…1,6

Модель

Электроконтактный

Тип резьбы

G1/2

Тип подключения

Радиальное

Класс точности

1,5

Размер под ключ,мм

22х22
