Описание
Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.
Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).
Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием
протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный
механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока)
вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.
Технические характеристики:
| Диаметр условного прохода Ду, мм. | 150 |
| Расход воды Qmin, м3/час: Класс В | 4,5 |
| Класс А | 12,0 |
| Расход воды Qn, м3/час | 100,0 |
| Расход воды Qmax, м3/час | 200,0 |
| Емкость индикаторного устройства, м3 | 9999999 |
| Цена наименьшего деления индикаторного устройства, м3 | 0,001 |
| Диапазон рабочих температур для учета воды | 5 до 40°С |
| Максимальное рабочее давление воды не более, МПа | 1,6 |
| Порог чувствительности, м3/ч | не более 0,5Qmin |

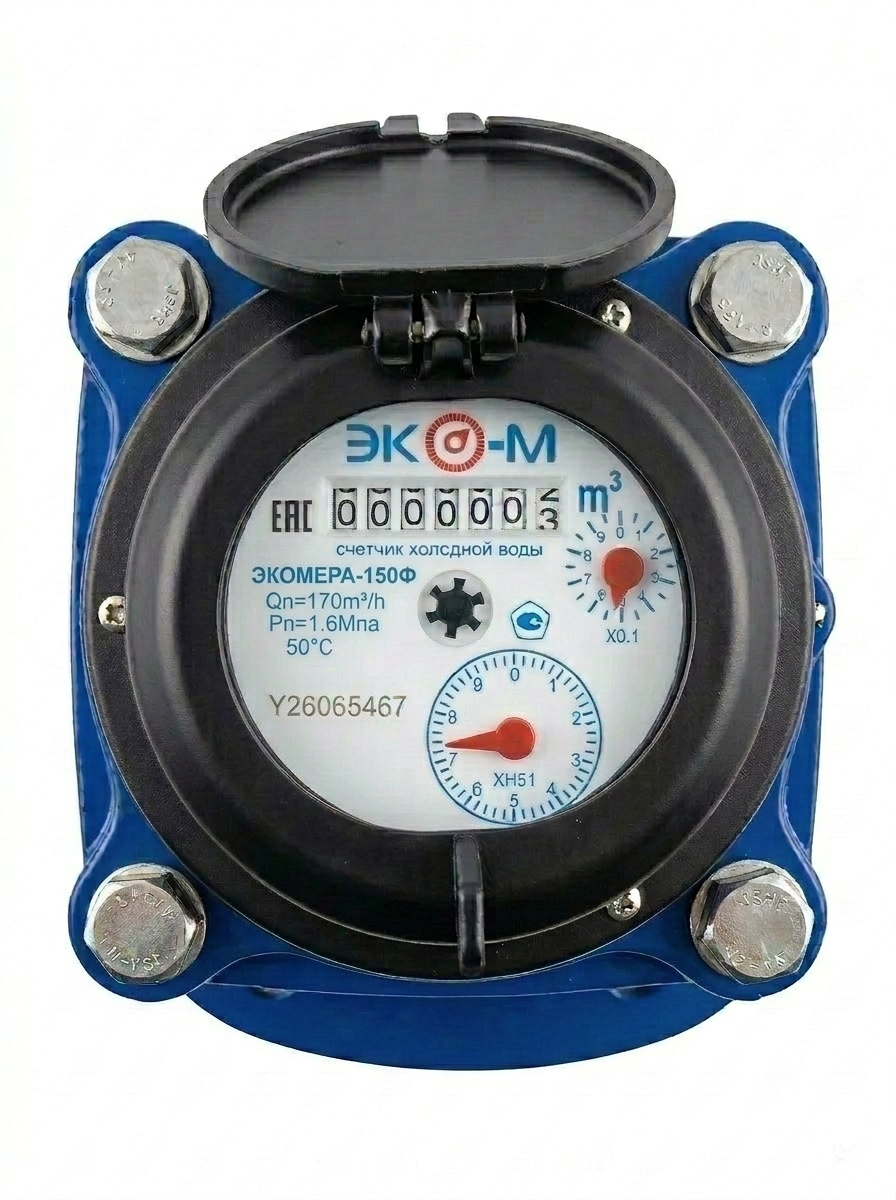

Счетчик воды ЭКОМЕРА-150Ф – 1 шт.
Паспорт – 1 экз.
Упаковка – 1 шт.
Прокладки-2 шт.
Средний срок службы 12 лет.
