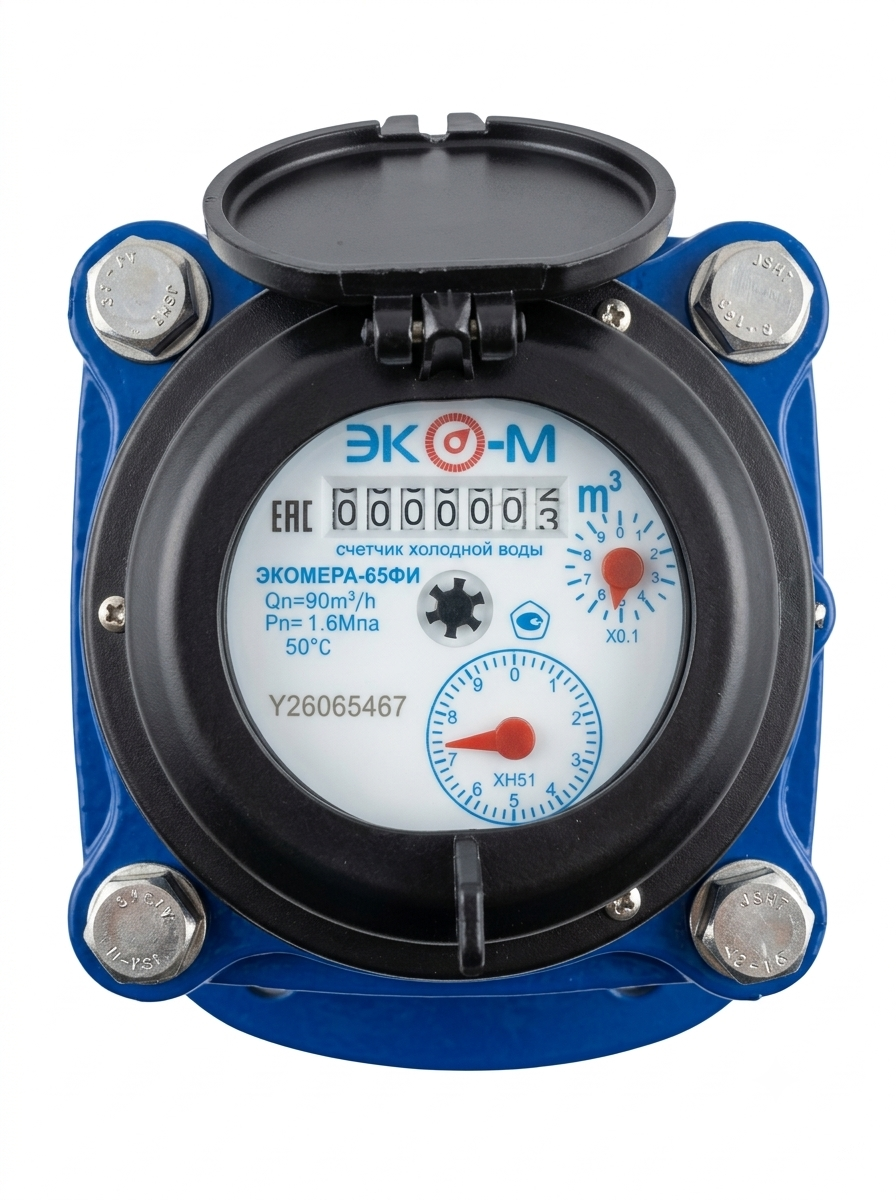

Счетчик воды ЭКОМЕРА-65Ф Холодный ИМПУЛЬСНЫЙ

Описание

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием
протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный
механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока)
вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.
Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой,

пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном

из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает

замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при

замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.

Технические характеристики:

Диаметр условного прохода Ду, мм._______________________________65
Расход воды Qmin, м3/час:
Класс В ________________________________0,75
Класс А _______________________________________________________2,0
Расход воды Qn, м3/час__________________________________________25,0
Расход воды Qmax, м3/час_______________________________________ 50,0
Емкость счетного механизма ____________________________________9999999
Цена деления младшего разряда, м3 _______________________________0,001
Диапазон рабочих температур для учета холодной воды _____________5 до 40°С
Максимальное рабочее давление воды не более, МПа ________________ 1,6
Порог чувствительности, м3/ч ___________________________________не более 0,5Qmin

Комплектация:

Счетчик воды ЭКОМЕРА-65ФИ – 1 шт.
Паспорт – 1 экз.
Упаковка – 1 шт.
Датчик импульсов – 1шт.
Прокладки-2 шт.

Методика-поверки-МИ-1592-2015-фланцевые

(в формате dvg)

Описание-типа-СИ-71840-18

(в формате dvg)
